SAP ERP系統如何使用中間數據庫與其它系統進行數據交互？

當前位置：點晴教程→知識管理交流 →『技術文檔交流』

admin

2024年3月13日 17:3 本文熱度 1451

SAP系統與外部系統之間進行數據交換和通信的接口方式有很多種，比如常用的接口技術有RFC、BAPI、ALE、Webservice、RESTful、中間數據庫等等，不同的接口形式具有不同的特點和適用場景，可以根據具體需求選擇合適的接口形式來實現系統間的數據交互。

前面文章中已介紹Webservice和RESTful的接口技術在SAP中應用，具體文章連接如下，本文重點介紹下中間數據庫作為系統間交互的接口方式的應用。

SAP軟件如何發布和調用RESTful接口

SAP軟件Webservice接口技術應用

中間數據庫作為系統間交互數據的基本機制

一般會部署一個專門的數據平臺，不同業務系統不會直接將要傳輸?shù)臄?shù)據傳輸給其它業務系統，而是會傳輸給中間的數據庫，要使用數據的業務系統，要主動去中間數據庫取自己需要的數據（如下圖所示）

比如：系統A會將數據寫入至中間數據庫，B系統或系統C如果需要用到系統A的數據，它會到中間數據庫去取需要的數據，反之亦然。

使用中間數據庫作為系統間交互數據的優缺點分析

優點：

1、實現比較簡單，對現有其它系統學習成本要求比較低，基本不需要考慮其它系統如何與SAP進行連接。

2、外部系統和SAP系統相對獨立，接口不涉及雙方內部的結構，數據的安全性得到保證。

缺點：

1、因?yàn)閿?shù)據發送方的系統在給中間數據庫寫入數據時，數據接收方的系統并不知道，只能靠定時任務來獲取最新數據，實時性不夠高。

2、多系統集中地使用中間數據庫，意味著如果這個數據庫出現問題，就有可能大面積影響相關系統的正常運轉。

SAP ERP系統如何使用中間數據庫

SAP連接外部數據庫通常是要在DBCO中進行外部數據源配置。

SAP系統利用DBOC建立與中間數據庫的關聯，利用SQL或者TSQL直接對數據庫進行操作，其它系統也對該中間表進行操作。

SAP ERP系統連接中間數據庫的配置

1、配置連接數據庫

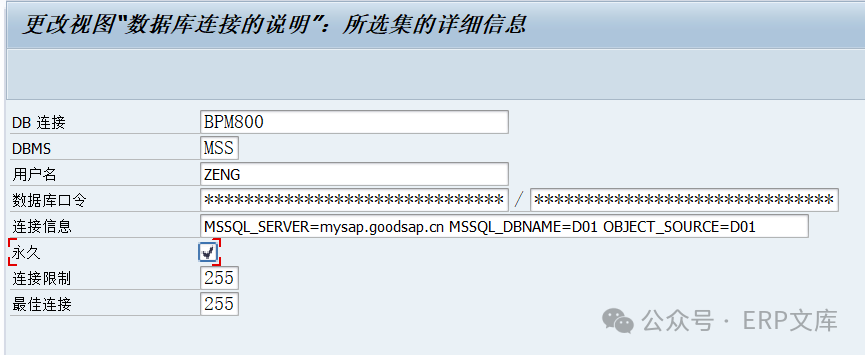

執行事務碼DBCO，點新條目按鈕，填寫如下圖所示信息

DB連接：輸入連接的名稱

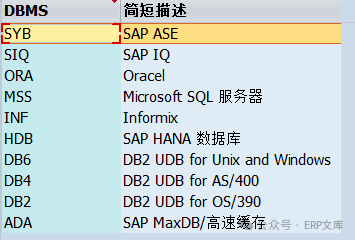

DBMS：MySQL選擇MSS（目前SAP中可以配置數據源的數據庫有如下）

用戶名：輸入用戶名

數據庫口令：兩次輸入數據庫密碼

連接信息：這里的連接MySQL的連接字符串，指定主機IP、數據庫名即可，其它數據庫參數名略有不同。

永久：勾上

2、測試是否聯通

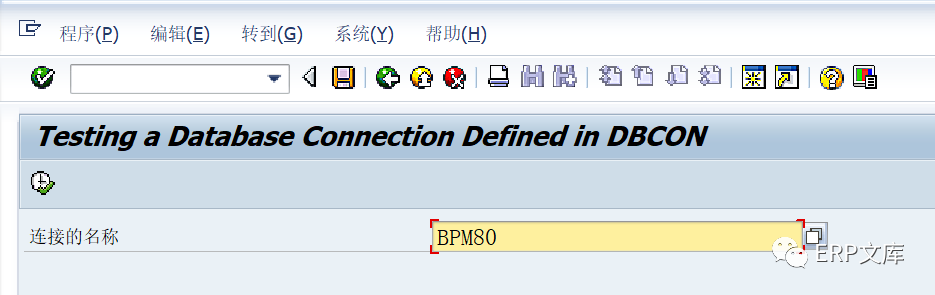

事務代碼SE38

程序名：ADBC_TEST_CONNECTION

輸入連接名稱運行

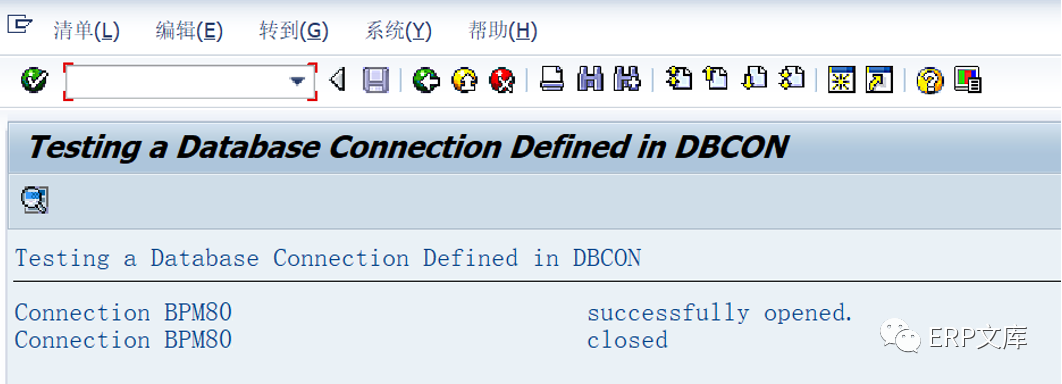

上圖表示可以連通中間數據庫。

下面通過一個例子來介紹下SAP如何對中間數據庫的數據進行插入/更新/刪除等操作。

業務需求如下：

某公司需要將SAP系統創建的采購申請（PR）推送至BPM(業務流程管理系統)進行審批，該公司使用中間數據庫的方式進行數據交互。

大體業務流程如下：

１.SAP系統取未審批的采購申請(PR)數據，通過定時任務推送到中間數據庫表。

２.BPM系統定時從中間數據庫表取SAP推送過來的PR的新數據，生成審批流程。

３.BPM生成審批流后和審批完成都會更新中間數據庫的PR狀態。

4. SAP修改PR時候需要取中間數據庫中該采購申請PR的狀態，如果PR在審批中的狀態，不能進行修改。

5. BPM審批完成后調用接口自動審批SAP中采購申請。

實現上面需求的主要關鍵代碼示例

1.SAP取出未審批的PR數據

TYPES : BEGIN OF TY_DATA,
BANFN   TYPE BANFN,  "采購申請?zhí)?/p>
BNFPO   TYPE BNFPO,  "采購申請項目
MATNR   TYPE MATNR,  "物料編碼
TXZ01   TYPE TXZ01,  "物料描述
MENGE   TYPE MENGE,  "數量
MEINS   TYPE MEINS,  "數量單位
STATUS(1)  TYPE C,   "狀態
END OF ty_data.
DATA : GT_EBAN TYPE TABLE OF TY_DATA,
GS_EBAN TYPE TY_DATA.
DATA :V_EXC_REF TYPE REF TO CX_SY_NATIVE_SQL_ERROR,
V_ERRTXT TYPE STRING,
V_SQLERR_REF TYPE REF TO CX_SQL_EXCEPTION.

DATA:Z_CON_NAME TYPE CHAR40 ."VALUE 'BPM782'.

Z_CON_NAME  = 'BPM80'. "連接名稱

CLEAR: GS_EBAN,GT_EBAN.
SELECT * INTO CORRESPONDING FIELDS OF TABLE GT_EBAN
FROM EBAN
      WHERE WERKS = '171O'AND FRGKZ = 'X' AND  LOEKZ <> 'X'.

2.連接中間數據庫

*&---------------------------------------------------------------------*
*&     FRM_CONNECT_EXT_DB .
*&---------------------------------------------------------------------*
*      1.連接外部數據庫
*----------------------------------------------------------------------*
FORM FRM_CONNECT_EXT_DB .

  TRY.
      " 連接
      EXEC SQL.
        CONNECT TO :Z_CON_NAME   "連接名稱
      ENDEXEC.
    CATCH CX_SY_NATIVE_SQL_ERROR INTO V_EXC_REF.
      V_ERRTXT = V_EXC_REF->GET_TEXT( ).
    CATCH CX_SQL_EXCEPTION INTO V_SQLERR_REF.
      IF V_SQLERR_REF->DB_ERROR = 'X'.
        V_ERRTXT = V_SQLERR_REF->SQL_MESSAGE.
      ELSE.
        V_ERRTXT = V_SQLERR_REF->INTERNAL_ERROR.
      ENDIF.
  ENDTRY.
  IF V_ERRTXT IS NOT  INITIAL.
    E_STATUS = 'E'.
    E_MESSAGE =  V_ERRTXT.
  ELSE.
    E_STATUS = 'S'.
    E_MESSAGE =  '連接成功！'.
  ENDIF.

ENDFORM.

3.將取出PR數據推送至中間數據庫

*&---------------------------------------------------------------------*
*&   FRM_INSERT_EXT_DB
*&---------------------------------------------------------------------*
*  3.插入多條數據到外部數據庫
*----------------------------------------------------------------------*
FORM FRM_INSERT_EXT_DB .

  TRY.
    LOOP AT GT_EBAN INTO GS_EBAN.
      EXEC SQL.
        INSERT INTO ZPR_EBAN_DATA
        ( BANFN,
          BNFPO,
          MATNR,
          TXZ01,
          MENGE,
          MEINS,
          STATUS )

         VALUES
        ( :GS_EBAN-BANFN,
          :GS_EBAN-BNFPO,
          :GS_EBAN-MATNR,
          :GS_EBAN-TXZ01,
          :GS_EBAN-MENGE,
          :GS_EBAN-MEINS,
          :GS_EBAN-STATUS
        )
      ENDEXEC.

      IF SY-SUBRC = 0.
        EXEC SQL.
          COMMIT
        ENDEXEC.
      ELSE.
        EXEC SQL.
          ROLLBACK
        ENDEXEC.
      ENDIF.

    ENDLOOP.

  ENDTRY.

ENDFORM.

4.更新中間數據庫的值

*&---------------------------------------------------------------------*
*&   FRM_UPDATE_EXT_DB
*&---------------------------------------------------------------------*
*  4.更新外部數據庫
*----------------------------------------------------------------------*
FORM FRM_UPDATE_EXT_DB USING P_VBELN P_BNFPO .

  TRY.
      EXEC SQL.
        UPDATE ZPR_EBAN_DATA SET STATUS  =  1 WHERE BANFN = :P_BANFN AND BNFPO = :P_BNFPO    "更新表ZPR_EBAN_DATA中PR的狀態
      ENDEXEC.
      COMMIT WORK AND WAIT.
    CATCH CX_SY_NATIVE_SQL_ERROR INTO EXC_REF.
      ERROR_TEXT = EXC_REF->GET_TEXT( ).
      EXEC SQL.
        DISCONNECT :L_CON_NAME
      ENDEXEC.
      MESSAGE E006(Z001) WITH ERROR_TEXT.
  ENDTRY.

ENDFORM.                    "FRM_UPDATE_EXT_DB

5.查詢中間數據庫到SAP程序內表

*&---------------------------------------------------------------------*
*&   FRM_SELECT_EXT_DB_ALL
*&---------------------------------------------------------------------*
*   5.1.查詢數據，查詢多條數據到內表
*----------------------------------------------------------------------*

FORM FRM_SELECT_EXT_DB_ALL .

  TRY.
    EXEC SQL PERFORMING FRM_APPEND_DATA.
      SELECT  BANFN,
              BNFPO,
              MATNR,
              TXZ01,
              MENGE,
              MEINS,
              STATUS
       INTO :GS_EBAN
       FROM ZPR_EBAN_DATA
    ENDEXEC.
  ENDTRY.

ENDFORM.                    "FRM_SELECT_EXT_DB_ALL

*&---------------------------------------------------------------------*
*&   FRM_APPEND_DATA.
*&---------------------------------------------------------------------*
*   5.2.查詢數據，查詢多條數據到內表
*----------------------------------------------------------------------*
FORM FRM_APPEND_DATA .
  APPEND GS_EBAN TO GT_EBAN.
  CLEAR  GS_EBAN.
ENDFORM.                    "FRM_APPEND_DATA

6.刪除中間數據庫

*&---------------------------------------------------------------------*
*&   FRM_APPEND_DATA.
*&---------------------------------------------------------------------*
*   6.刪除外部數據庫表數據
*----------------------------------------------------------------------*
FORM FRM_DELETE_DB .

  TRY.
      EXEC SQL.
        DELETE ZPR_EBAN_DATA.
      ENDEXEC.
      IF SY-SUBRC = 0.
        EXEC SQL.
          COMMIT
        ENDEXEC.
      ELSE.
        EXEC SQL.
          ROLLBACK
        ENDEXEC.
      ENDIF.
    CATCH CX_SY_NATIVE_SQL_ERROR INTO V_EXC_REF.
      V_ERRTXT = V_EXC_REF->GET_TEXT( ).
    CATCH CX_SQL_EXCEPTION INTO V_SQLERR_REF.
      IF V_SQLERR_REF->DB_ERROR = 'X'.
        V_ERRTXT = V_SQLERR_REF->SQL_MESSAGE.
      ELSE.
        V_ERRTXT = V_SQLERR_REF->INTERNAL_ERROR.
      ENDIF.
  ENDTRY.

ENDFORM.                    "FRM_DELETE_DB

7.斷開與中間數據庫連接

*&---------------------------------------------------------------------*
*&   FRM_DISCONNECT_EXT_DB .
*&---------------------------------------------------------------------*
*    7.關閉連接
*----------------------------------------------------------------------*
FORM FRM_DISCONNECT_EXT_DB .
  EXEC SQL.
    DISCONNECT :l_CON_NAME
  ENDEXEC.
ENDFORM.                    "FRM_DISCONNECT_EXT_DB

該文章在 2024/3/14 9:58:17 編輯過
